Порталы ОРУ стальные и железобетонные

Важным элементом электрических энергосистем являются распределительные устройства. Они служат для приема и перераспределения электроэнергии одного напряжения. Для распределения энергии от высоковольтных линий напряжением 35 киловольт и выше используются распределительные устройства открытого типа (ОРУ). Основными опорными конструкциями для ОРУ служат порталы.

Характеристики порталов ОРУ Покрытие металлоконструкций Срок поставки Оплата

Доставка Вместе с порталами ОРУ заказывают Фото, чертежи

Характеристики порталов ОРУ

Наименование	Тип	Цена, руб
ПС-35ШС	Шинный	Дог.
ПС-35Я1С	Ячейковый	Дог.
ПС-35Я2С	Ячейковый	Дог.
ПС-35Я3С	Ячейковый	Дог.
ПС-35Я4С	Ячейковый	Дог.
ПС-35Я5С	Ячейковый	Дог.
ПС-35Я6С	Ячейковый	Дог.
ПСЛ-110Я1С	Ячейковый	Дог.
ПСЛ-110Я2С	Ячейковый	Дог.
ПСЛ-110Я3С	Ячейковый	Дог.
ПСЛ-110Я4С	Ячейковый	Дог.
ПСЛ-110Я5С	Ячейковый	Дог.
ПСЛ-110Я6С	Ячейковый	Дог.
ПСЛ-110Я7С	Ячейковый	Дог.
ПСЛ-110Я8С	Ячейковый	Дог.
ПСЛ-110Я9С	Ячейковый	Дог.
ПСЛ-110Я10С	Ячейковый	Дог.
ПСЛ-110Я11С	Ячейковый	Дог.
ПСЛ-110Я12С	Ячейковый	Дог.
ПСТ-110Я1С	Ячейковый	Дог.
ПСТ-110Я2С	Ячейковый	Дог.
ПСТ-110Я3С	Ячейковый	Дог.
ПСТ-110Я4С	Ячейковый	Дог.
ПСТ-110Я5С	Ячейковый	Дог.
ПСТ-110Я6С	Ячейковый	Дог.
ПСТ-110Я7С	Ячейковый	Дог.
ПСТ-110Я8С	Ячейковый	Дог.
ПСТ-110Я9С	Ячейковый	Дог.
ПСТ-110Я10С	Ячейковый	Дог.
ПСТ-110Я11С	Ячейковый	Дог.
ПСТ-110Я12С	Ячейковый	Дог.
ПС-150ШС	Шинный	Дог.
ПС-150Я1С	Ячейковый	Дог.
ПС-150Я2С	Ячейковый	Дог.
ПС-150Я3С	Ячейковый	Дог.
ПС-150Я4С	Ячейковый	Дог.
ПС-150Я5С	Ячейковый	Дог.
ПС-150Я6С	Ячейковый	Дог.
ПС-150Я7С	Ячейковый	Дог.
ПС-220Ш1	Шинный	Дог.
ПС-220Ш2	Шинный	Дог.
ПС-220Я1	Ячейковый	Дог.
ПС-220Я2	Ячейковый	Дог.
ПС-220Я3	Ячейковый	Дог.
ПС-220Я4	Ячейковый	Дог.
ПС-330Ш1	Шинный	Дог.
ПС-330П1	Перемычечный	Дог.
ПС-330П2	Перемычечный	Дог.
ПС-330П3	Перемычечный	Дог.
ПС-330П4	Перемычечный	Дог.
ПС-330Я1	Ячейковый	Дог.
ПС-330Я2	Ячейковый	Дог.
ПС-330Я3	Ячейковый	Дог.
ПС-330Я4	Ячейковый	Дог.

Наименование	Тип	Цена, руб
ПЖ-35Я1	Ячейковый	Дог.
ПЖ-35Я2	Ячейковый	Дог.
ПЖ-35Я3	Ячейковый	Дог.
ПЖ-35Я4	Ячейковый	Дог.
ПЖ-35Я5	Ячейковый	Дог.
ПЖ-110Ш	Шинный	Дог.
ПЖ-110Я1	Ячейковый	Дог.
ПЖ-110Я2	Ячейковый	Дог.
ПЖ-110Я3	Ячейковый	Дог.
ПЖ-110Я4	Ячейковый	Дог.
ПЖ-110Я5	Ячейковый	Дог.
ПЖ-110Я6	Ячейковый	Дог.
ПЖ-110Я7	Ячейковый	Дог.
ПЖ-110Я8	Ячейковый	Дог.
ПЖ-110Я9	Ячейковый	Дог.
ПЖ-110Я10	Ячейковый	Дог.
ПЖ-110Я11	Ячейковый	Дог.
ПЖ-110Я12	Ячейковый	Дог.
ПЖС-35Ш	Шинный	Дог.
ПЖС-35Я1	Ячейковый	Дог.
ПЖС-35Я2	Ячейковый	Дог.
ПЖС-35Я3	Ячейковый	Дог.
ПЖС-35Я4	Ячейковый	Дог.
ПЖС-35Я5	Ячейковый	Дог.
ПЖС-110Ш	Шинный	Дог.
ПЖС-110Я1	Ячейковый	Дог.
ПЖС-110Я2	Ячейковый	Дог.
ПЖС-110Я3	Ячейковый	Дог.
ПЖС-110Я4	Ячейковый	Дог.
ПЖС-110Я5	Ячейковый	Дог.
ПЖС-110Я6	Ячейковый	Дог.
ПЖС-110Я7	Ячейковый	Дог.
ПЖС-110Я8	Ячейковый	Дог.
ПЖС-110Я9	Ячейковый	Дог.
ПЖС-110Я10	Ячейковый	Дог.
ПЖС-110Я11	Ячейковый	Дог.
ПЖС-110Я12	Ячейковый	Дог.























































































Покрытие металлоконструкций

На сегодняшний день, одними из самых востребованных в строительстве и промышленности изделий, являются изделия из металла. Но воздействие окружающей среды приводит к самопроизвольному разрушению металла. Дополнительные меры обработки металла - антикоррозийная защита - исключают негативные факторы воздействия. При помощи специальных средств, формируется слой, предотвращающий негативные процессы разрушения металлических поверхностей.

Способ защиты конструкций от коррозии зависит от нескольких факторов:

• условий эксплуатации,
• марки металла,
• нагрузки,
• температурного воздействия,
• от контактов с агрессивными средами.

Различают пассивные и активные методы защиты металла от коррозии.

Пассивная защита - это когда на металлическую поверхность наносится какое-либо лакокрасочное покрытие препятствующее контакту металла с кислородом и влагой.

Активные методы защиты: горячее цинкование, электрохимическое (гальваническое) цинкование, термодиффузионное нанесение цинкового покрытия.

Срок поставки



Строительство имеет привязанность к сезонности, что влияет и на срок поставки нашей продукции. В период низкого сезона (ноябрь-март) продукция всегда есть в наличии на нашем складе. В период высокого строительного сезона (апрель-октябрь) актуальную информацию по наличию готовых изделий на складе и срокам производство уточняйте в отделы продаж.

Оплата

Наша компания предлагает гибкий условия оплаты продукции

• предоплата 100%
• предоплата от 30% ( чтобы запустить продукцию в производство или забронировать ее из наличия на складе) с последующей доплатой по факту отгрузки продукции
• поэтапная оплата

Доставка

Мы возьмем все Ваши заботы по доставке на себя:

• Оформим разрешение на перевозку
• Закажем машину сопровождения
• Согласуем маршрут
• Договоримся с транспортной компанией
• Проконтролируем доставку от пункта загрузки до пункта выгрузки
• Возьмем на себя ответственность за сохранность груза в пути

Вместе с порталами ОРУ так же заказывают

Если Ваш проект подразумевает строительство порталов ОРУ марки ПЖС, Вам так же понадобятся

• Стойки ВС 140-257,
• Стойки ВС 105-167,
• Стойки ВС 90-112

Если Ваш проект подразумевает строительство порталов ОРУ марки ПСТ, ПСЛ, Вам так же понадобятся

• Сваи металлические марки СВС (СВС 219, СВС 108)
• Ростверк

Данные изделия мы так же можем произвести и поставить на Ваш объект, что сэкономит Ваши деньги и время!

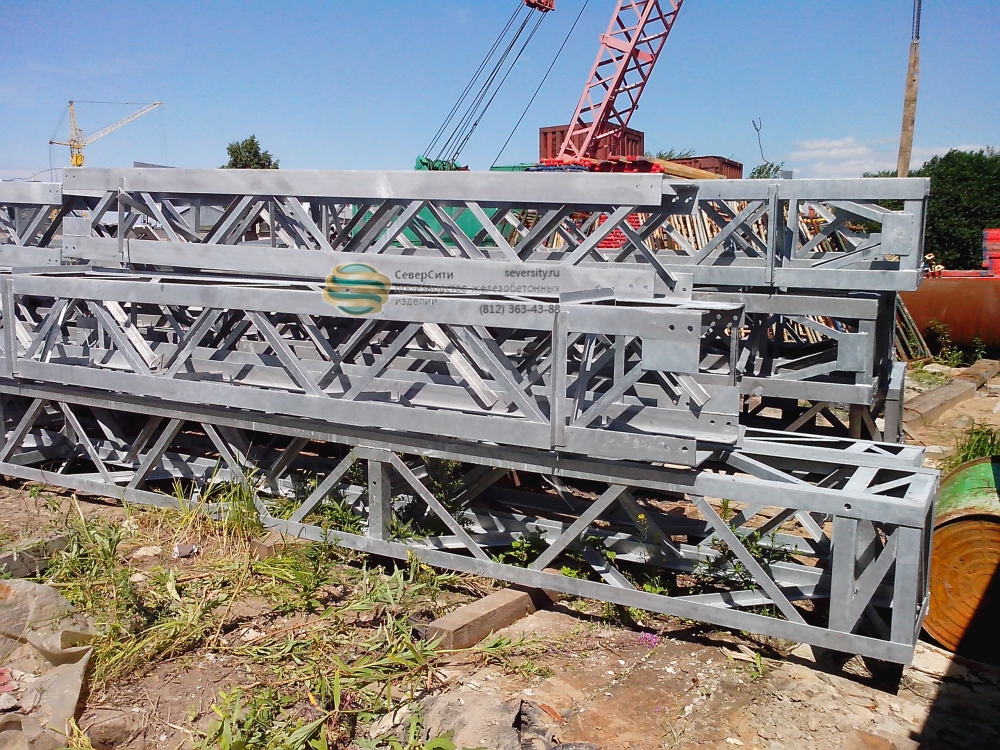

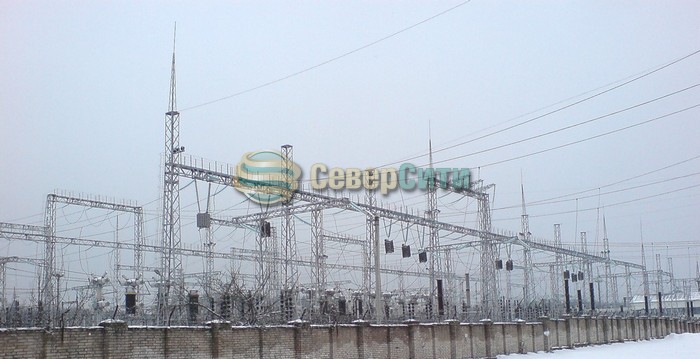

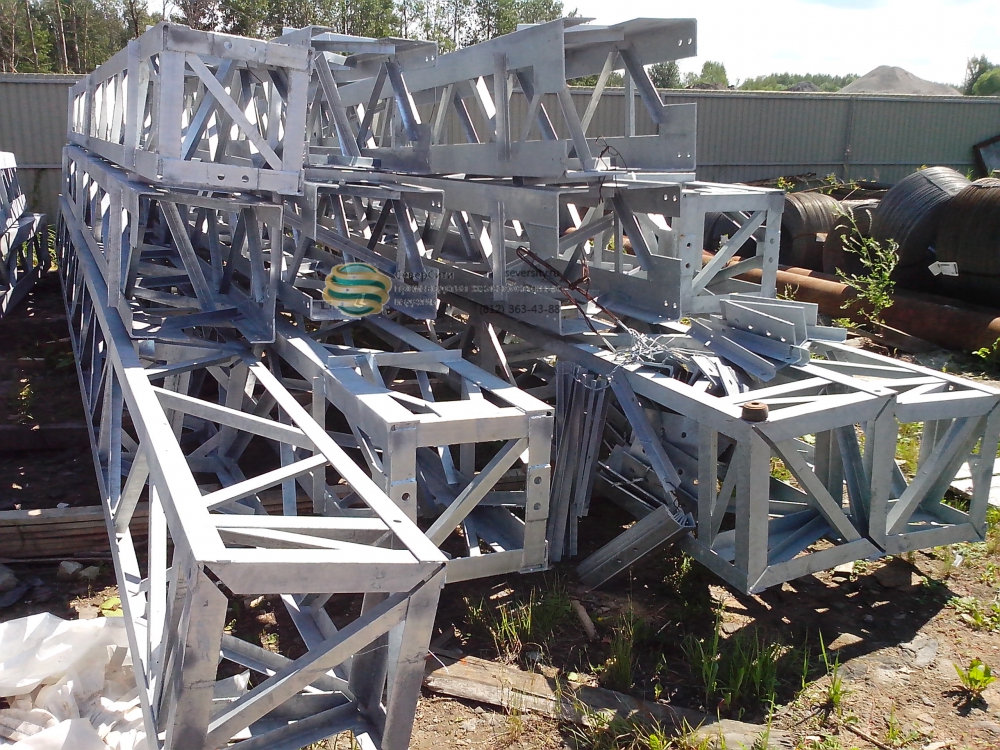

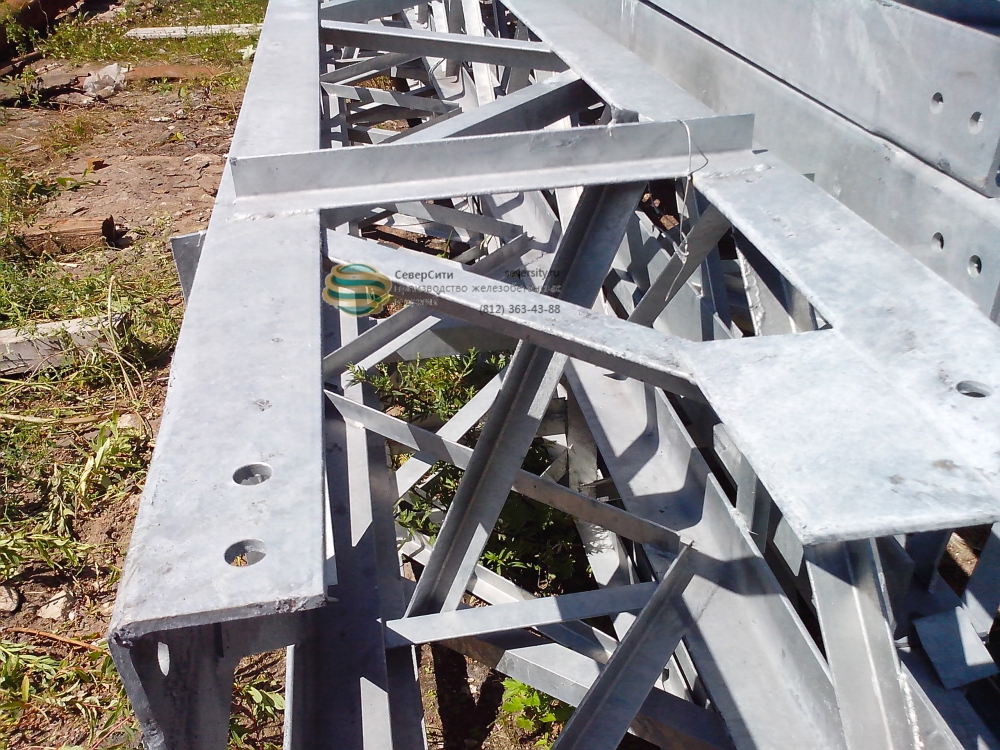

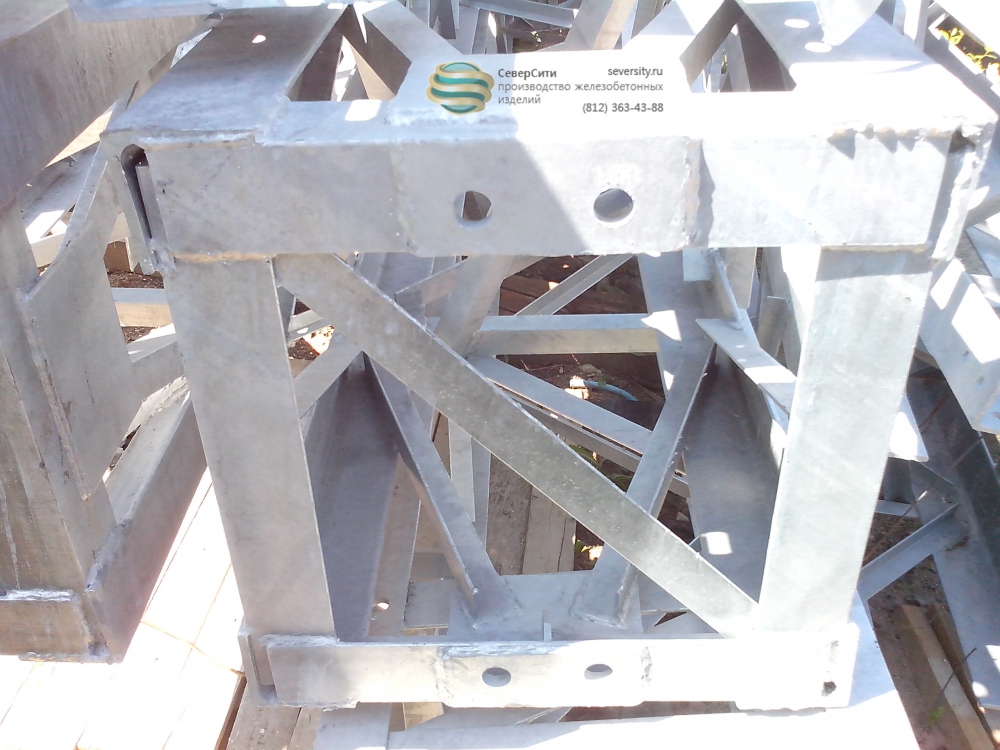

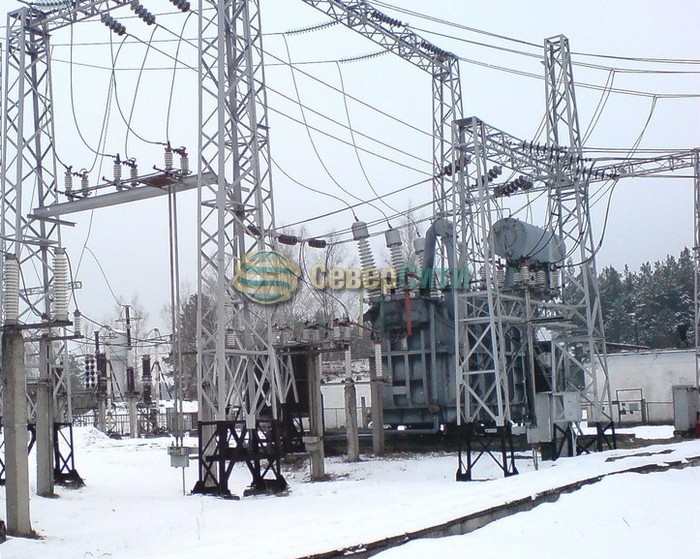

Порталы ОРУ фото

•
•
•
•
•
•

По своему назначению и особенностям конструкции, используемые на ОРУ порталы можно разделить на две большие группы

• шинные;
• ячейковые.

Шинные порталы изготавливаются в один пролет, а на их траверсах имеются консольные участки. Служат такие порталы для подвешивания проводов и размещения сборных электрических шин. Для порталов распределительных устройств открытого типа напряжением до 150 кВ предусматривается установка шинных порталов на фундаменты.

Порталы ячейкового типа могут быть выполнены как в один пролет, так и в несколько с установкой их на фундаменты. Такие порталы служат для подвешивания проводов в ячейковой ошинковке из верхнего яруса.



Стальные порталы ОРУ

В процессе производства, мы обязательно учитываем условия будущей эксплуатации. Если климатические условия позволяют, то для изготовления стальных порталов применяется Сталь СТ3, что позволяет сэкономить на общей стоимости.

В то же время, когда возможно падение температуры до - 55°С, для изготовления порталов используется сталь 09Г2С. Поверхность конструкции защищается от внешних воздействий с помощью соответствующих покрытий, что обеспечивает достаточно длительную эксплуатацию без ухудшения технических характеристик и внешнего вида.

Маркировка порталов

Принцип маркировки стальных и железобетонных порталов для ОРУ состоит в чередовании буквенных и цифровых символов, которые несут определенную информацию об их конструкции и назначении. При этом первая группа букв указывает на материал, из которого изготовлен портал (ПС - портал стальной, ПЖ – портал железобетонный, ПЖС – портал железобетонный со стальными траверсами). Цифры через дефис обозначают напряжение распределительного устройства в киловольтах.

Остальные символы, используемые в маркировке, несут следующую информацию о портале:

• ячейковый портал обозначается буквой «Я»;
• «Ш» указывает на шинный портал;
• портал, предназначенный для проводов ошинковки перемычек, обозначают буквенным символом «П»;
• «Т» - трансформаторный портал, то есть портал для крепления проводов ошинковки трансформаторов;
• цифры с 1 по 12 обозначают порядковый номер портала.

Поскольку траверсы порталов для распределительных устройств открытого типа 220 и 330 кВ могут изготавливаться только стальными, в их маркировке символ «С» не указывается.

Способы установки порталов ОРУ

Для установки порталов на территории ОРУ используются различные способы. Среди них часто встречаются:

• установка опор в котлованы, выполненные сверлением, на подушку из щебня толщиной 200 мм;
• защемление опор портала в грунте;
• закрепление в грунте с применением подземно расположенных ригелей;
• установка на фундамент.

При использовании сверленых котлованов пазуху в них заполняют песком либо заливают бетоном. Именно такой способ установки порталов ОРУ является наиболее популярным для линий любого напряжения.
