Производство и продажа стальных конструкций для линий электропередач

Молниеотводы антенные АМ

Защита от прямого удара молнии особенно актуальна в местах с повышенной грозовой активностью, а также для объектов, на которых попадание молнии может вызвать возгорание или повреждение технологического оборудования. К таким объектам могут относиться резервуарные парки ГСМ, нефтегазопроводы, линии электропередач и распределительное оборудование открытых трансформаторных подстанций. Их защита может осуществляться в том числе и отдельно стоящими молниеотводами, к которым относятся антенные молниеотводы АМ.



Характеристики молниеотводов АМ

Наименование Высота,м Вес,кг Цена, руб
АМ-15 15 1361 Договорная
АМ-20 20 1893 Договорная
АМ-25 25 2550 Договорная
АМ-30 30 3079 Договорная
АМ-35 35 3856 Договорная
АМ-40 40 4944 Договорная
АМ-45 45 5995 Договорная
АМ-50 50 6726 Договорная
АМ-55 55 7910 Договорная
АМ-60 60 8679 Договорная
АМ-65 65 10368 Договорная
АМ-70 70 11444 Договорная
АМ-75 75 13197 Договорная



Покрытие металлоконструкций

На сегодняшний день, одними из самых востребованных в строительстве и промышленности изделий, являются изделия из металла. Но воздействие окружающей среды приводит к самопроизвольному разрушению металла. Дополнительные меры обработки металла - антикоррозийная защита - исключают негативные факторы воздействия. При помощи специальных средств, формируется слой, предотвращающий негативные процессы разрушения металлических поверхностей.

Способ защиты конструкций от коррозии зависит от нескольких факторов:

  • условий эксплуатации,
  • марки металла,
  • нагрузки,
  • температурного воздействия,
  • от контактов с агрессивными средами.

Различают пассивные и активные методы защиты металла от коррозии.

Пассивная защита - это когда на металлическую поверхность наносится какое-либо лакокрасочное покрытие препятствующее контакту металла с кислородом и влагой.

Активные методы защиты: горячее цинкование, электрохимическое (гальваническое) цинкование, термодиффузионное нанесение цинкового покрытия.



Срок поставки

Строительство имеет привязанность к сезонности, что влияет и на срок поставки нашей продукции. В период низкого сезона (ноябрь-март) продукция всегда есть в наличии на нашем складе. В период высокого строительного сезона (апрель-октябрь) актуальную информацию по наличию готовых изделий на складе и срокам производство уточняйте в отделы продаж.



Оплата

Наша компания предлагает гибкий условия оплаты продукции:

  • предоплата 100%
  • предоплата от 30% ( чтобы запустить продукцию в производство или забронировать ее из наличия на складе) с последующей доплатой по факту отгрузки продукции
  • поэтапная оплата



Доставка

Мы не только производим качественную продукцию, но и поставляем ее по всей России автотранспортом!

Мы возьмем все Ваши заботы по доставке на себя:

  • Оформим разрешение на перевозку
  • Закажем машину сопровождения
  • Согласуем маршрут
  • Договоримся с транспортной компанией
  • Проконтролируем доставку от пункта загрузки до пункта выгрузки
  • Возьмем на себя ответственность за сохранность груза в пути

Вместе с молниеотводами АМ заказывают

Если Ваш проект подразумевает установку молниеотводов, Вам так же понадобятся

  • Стойки СЦП195-310; СЦП220-350; СК26-3-2-1 (выбор стойки зависит от маркировки мачты)
  • Ригеля Р3,0;
  • Ригеля РФ1,5



Молниеотводы АМ фото, чертеж

  • Молниеотводы АМ
  • Молниеотвод АМ

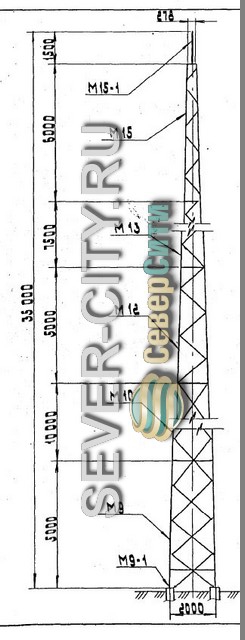

  • Молниеотводы АМ чертеж

Конструкция антенных молниеотводов

По конструкции молниеотводы антенные марки АМ напоминают стержневые молниеотводы с той лишь разницей, что токоотводящим элементом в их конструкции является многожильный стальной трос, идущий от молниеприемника к заземлителю. АМ относятся к типу тросовых с вертикальным расположением троса. Их изготовление осуществляется на основании типовых проектов, Шифр А105.

Состоит молниеотвод АМ из следующих частей:

  • болтовых сборных секций, выполненных из углового равнобокого стального профиля, образующих пространственный каркас пирамидальной формы прямоугольного сечения высотой от 15 до 75 метров;
  • молниеприемника из круглого стального проката диаметром 24 мм и длиной от 3000 до 5000 мм;
  • стального многожильного троса, имеющего площадь сечения 35 кв. мм;
  • заземлителя из толстолистовой стали толщиной 20 мм.

Вышка антенных молниеотводов может использоваться для освещения. Для этой цели предусмотрено сооружение лестницы и площадок с ограждениями. Но каждую из таких площадок можно устанавливать по одному прожектору либо светоотражающее оборудование весом не более 100 кг. Лестницы и площадки также сооружают для молниеотводов высотой от 40 до 75 м для удобства обслуживания тросов и систем светоограждения.



Изготовление и установка антенных молниеотводов

Секции молниеотводов АМ изготавливают из стального уголка размерами от 40х40х4 мм до 140х140х12 мм. Эти секции подвергают горячему оцинкованию для защиты металлических конструкций от коррозии. В случаях, когда оцинковку выполнить невозможно, допустима покраска металлических конструкций. Сборка молниеотводов обычно производится по месту их установки. Для объединения отдельных секций в одну пространственную решетчатую ферму применяют болтовые соединения, либо заменяют болты сваркой с аналогичной прочностью.

Устанавливают конструкцию молниеотвода на типовые железобетонные фундаменты и сваи, разработанные для установки опор линий электропередачи. В бетонную поверхность фундамента предварительно должны быть заложены резьбовые анкерные шпильки. Для устойчивости конструкции и минимизации воздействия перепадов температур молниеотводы устанавливают на специальные башмаки.

Вся конструкция должна выдерживать следующие нагрузки:

  • напор ветра на высоте 10 метров 50 кг/кв. м;
  • напряжение в тросе 30 кг/ кв. мм;
  • собственный вес конструкции, включая лестницы, площадки. Осветительное или светоограждающее оборудование;
  • вес обслуживающего молниеотвод монтера и его инструмента.



Материалы для изготовления молниеотводов АМ

При изготовлении решетчатых секций для районов с расчетной температурой самого холодного месяца до – 40 градусов используют прокат из обычной углеродистой стали следующих марок, соответствующих ГОСТу 380-71:

  • ВСт3пс5 толщиной до 10 мм;
  • ВСт3сп5 (С285) толщиной от 11 до 25 мм.

Готовые секции скрепляются между собой с помощью болтовых соединений с использованием болтов по ГОСТу 7798-70 или сваркой при помощи электродов марки Э-42 по ГОСТу 9467-60.



Расчет заземляющих устройств

В качестве заземляющего устройства молниеотводов антенного типа (АМ) могут использоваться металлические плиты. Толщину и размеры этих плит, а также глубину их заложения в грунте обычно определяют расчетом, используя данные о токопроводящих способностях грунтов в районе установки конструкции.

Каждый тип грунта имеет свое удельное электрическое сопротивление, рассчитанное в    ОМ/м

  • песок – более 400;
  • супесь – 300;
  • суглинистые грунты -100;
  • глина – 60;
  • черноземный грунт – 50.

Кроме того, на сопротивление грунтов оказывает существенное воздействие их влажность, поэтому в расчеты вводится сезонный коэффициент, учитывающий этот параметр в месяцы повышенной грозовой активности. Чем выше влажность грунта, тем больше сезонный коэффициент.

Сопротивление выбранного заземлителя не должно превышать 10 – 20 Ом в зависимости от категории, к которой относится защищаемый объект. Кроме заземлителей поверхностного типа, в конструкциях молниеотводов АМ могут использоваться также заглубленные заземлители в виде забиваемых в грунт стальных стержней, связанных с токоотводом.
