Разъединитель РЛНД

При монтаже линий электропередач важную роль играет РЛНД — разъединитель линейный наружного использования двухколонковой конструкции. Разъединитель РЛНД предназначен для замыкания/размыкания линии электропередач, для изменения схемы подключения нагрузки к цепи, заземления необходимых проводов, для гарантированного разрыва линии при ремонтных и монтажных работах.

Разъединители РЛНД конструктивно представляют собой трехполюсную стальную раму, одна колонка каждого полюса подвижна, а другая — неподвижна, что обеспечивает возможность замыкания/размыкания линии электропередач. Подвижная колонка может поворачивать на угол до 90 градусов, так как крепится на специальном подшипнике скольжения.

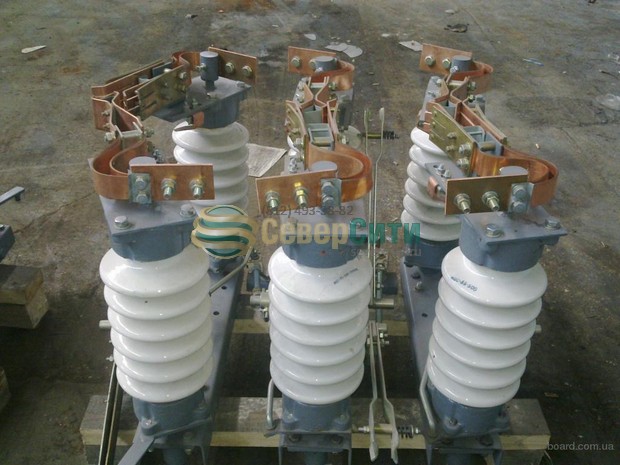

разъединитель РЛНД разъединители рлнд от производителя

На эксплуатацию РЛНД накладываются определенные ограничения. Так, для штатного функционирования большинства РЛНД температура окружающей среды должна быть от -45 до +45 градусов, относительная влажность воздуха при 25 C0 — не более 80%, а высота над уровнем моря — не более 1000 метров. Для большей часть России эти требования к режиму эксплуатации РЛНД сами собой выполняются, но забывать об этих ограничениях не стоит. Кроме того, при эксплуатации РЛНД надо обращать внимание еще на одно обстоятельство — корка льда на разъединителе большинства типов не должна превышать 10 см. Для северных широт это весьма актуальный вопрос.

Разъединители РЛНД включают в себя целый класс электрооборудования, в который входят десятки различных модификаций, отличные по рабочему напряжению, току и климатическим ограничениям.

Самыми востребованными разъединителями являются РЛНД-1-10/400 У1. Аббревиатура РЛНД расшифровывается как разъединитель линейный наружной установки, двухколонковой конструкции. Первая цифра говорит о количестве разъединяющих ножей — 1 или 2. Далее идет обозначение номинального напряжения в киловольтах, например, 10. Затем значение номинально тока в амперах. В нашем случае РЛНД-1-10/400 У1 ток, соответственно, 400 А. Последнее обозначение У1 говорит о климатических условиях использования РЛНД.

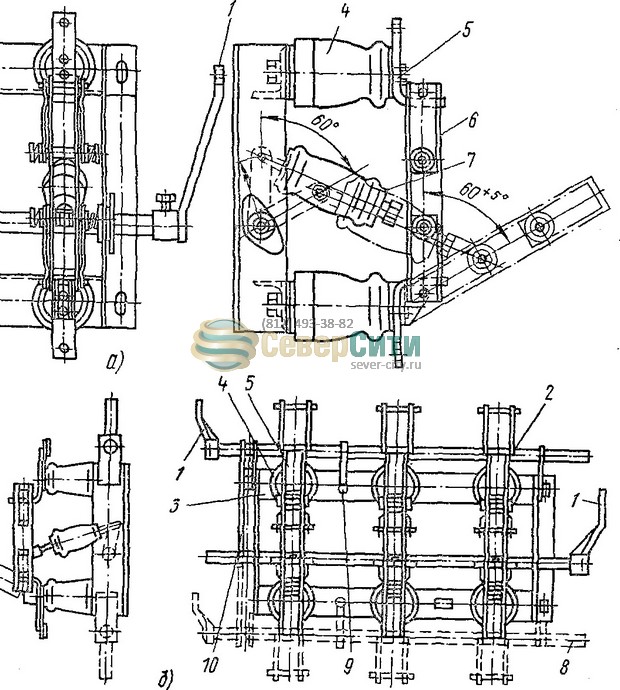

схема рлнд

Компания «СеверСити» готова предложить Вашему вниманию большой выбор разъединителей РЛНД с различными характеристиками. Получить подробную консультацию и заказать нашу продукцию Вы можете у наших менеджеров.
