Опоры ВЛ 500кВ

Высоковольтные линии напряжением 500 киловольт относятся к воздушным линиям сверхвысокого напряжения. Такие ЛЭП обычно используются для создания системы электроснабжения в масштабах страны. Они соединяют выходные порталы электростанций с крупными потребителями электроэнергии - энергосистемами больших городов, а также энергоемких промышленных предприятий.

Анкерно-угловые опоры 500кВ

Типовая серия 3.407.2-155.2
Типовая серия 3.407.2-160.2
Типовой проект 3547-тм
Типовой проект 3539тм (серия 3.407-106)

Промежуточные опоры 500кВ

Типовая серия 3.407.2-155.1
Типовая серия 3.407.2-160.1
Типовой проект 3539тм (серия 3.407-106)

Типы опор ЛЭП для линий в 500 кВ. Особенности конструкции.

Опоры ВЛ сверхвысокого напряжения 500 киловольт представляют собой пространственные решетчатые конструкции, изготовленные из уголкового стального профиля специальных марок стали. Они соединяются между собой болтовыми соединениями и доставляются к месту установки опор в разобранном виде комплектами.

Тип антикоррозийного покрытия выбирается в соответствии с пожеланиями заказчика. Опора собирается уже на месте и монтируется на подготовленный фундамент. Основными элементами конструкции таких опор являются:

каркас или стойка;
траверсы;
изоляторы;
специальная арматура;
стойки для крепления громоотводного троса.

По выполняемой роли в цепи линии воздушной электропередачи все опоры могут быть трех разновидностей: анкерные, промежуточные и переходные.

Анкерно-угловые металлические опоры 500кВ

Опоры анкерного типа служат для:

закрепления проводов ЛЭП на нужном расстоянии от земли и друг от друга;
обеспечения необходимого натяжения в проводах;
взятия на себя основной нагрузки при обрыве провода на смежных участках.

Эти опоры имеют мощную устойчивую конструкцию и располагаются в самых ответственных точках на трассе ВЛ. Именно анкерные опоры являются конечными и начальными в любой ЛЭП, беря на себя одностороннюю нагрузку от натяжения провода. Их также устанавливают в местах пересечения водных препятствий, автодорог шириной более 15 метров, железенодорожных путей, а также других высоковольтных ВЛ. Анкерные опоры устанавливают и на поворотах трассы, когда угол поворота небольшой и не превышает 20 градусов. Опоры такого типа стараются устанавливать лишь в самых ответственных точках трассы из-за их большой стоимости.

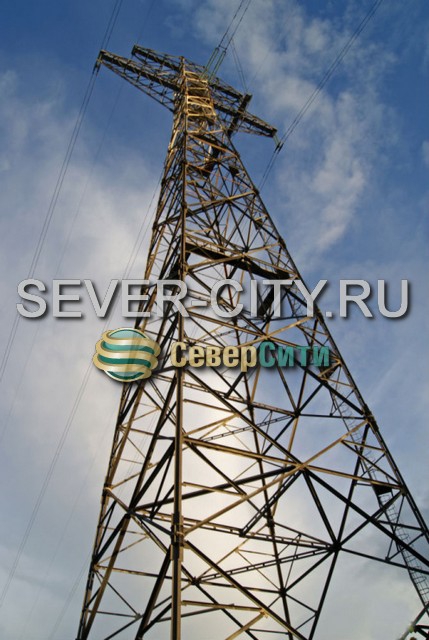

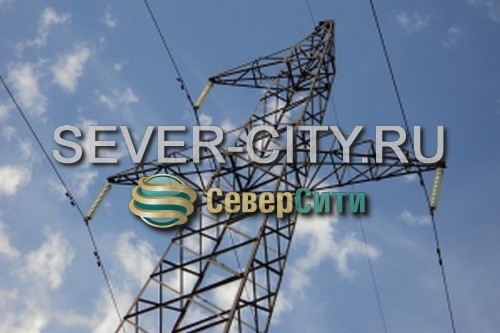

Анкерно-угловые опоры 500 кВ фото

Типовая серия 3.407.2-155.2

№ п/п	Марка опоры	Вес, кг (с цинковым покрытием и метизами)	Цена, руб
1	УС500-1	15828,1	Договорная
2	УС500-1+5	21101,4	Договорная
3	УС500-1+13	30592,9	Договорная
4	УСК500-1	17171,6	Договорная
5	УСК500-1+5	22443,4	Договорная
6	УСК500-1+13	31940,6	Договорная
7	УСТ500-1+5	23113,9	Договорная
8	УСТ500-1+13	32612,6	Договорная
9	УСКТ500-1+5	23391,2	Договорная
10	УСКТ500-1+13	32882,5	Договорная
11	УО500-1	12983,5	Договорная
12	УО500-1+5	15389,2	Договорная
13	УО500-1+13	18964	Договорная
14	УОК500-1	14332,2	Договорная
15	УОК500-1+5	16736,7	Договорная
16	УОК500-1+13	20339,7	Договорная
17	ПУ500-1	12815,7	Договорная
18	ПУ500-1+5	14583,7	Договорная

Типовая серия 3.407.2-160.2

№ п/п	Марка опоры	Вес, кг (с цинковым покрытием и метизами)	Цена, руб
1	УС500-3	19281,9	Договорная
2	УС500-3+5	25963	Договорная
3	УС500-3+13	37312,6	Договорная
4	УСК500-3	20786,6	Договорная
5	УСК500-3+5	27420,2	Договорная
6	УСК500-3+13	38775,7	Договорная
7	УСТ500-3+5	28038,3	Договорная
8	УСТ500-3+13	39329,4	Договорная
9	УСКТ500-3+5	28302,8	Договорная
10	УСКТ500-3+13	39602,3	Договорная
11	УО500-3	15407,7	Договорная
12	УО500-3+5	18465,1	Договорная
13	УО500-3+13	22863,9	Договорная
14	УОК500-3	16911,7	Договорная
15	УОК500-3+5	19954,1	Договорная
16	УОК500-3+13	24354,6	Договорная

Типовой проект 3547-тм

№ п/п	Марка опоры	Вес опоры без цинкового покрытия, кг	Общий вес метизов, кг	Цена, руб
1	Анкерно-угловая трехстоечная металлическая опора на оттяжках Н=17м(болтовой вариант)типа УБМ17	12944,8	545,8	Договорная
2	Анкерно-угловая трехстоечная металлическая опора на оттяжках Н=22м(болтовой вариант)типа УБМ22	15184,2	654,2	Договорная
3	Анкерно-угловая трехстоечная металлическая опора на оттяжках Н=17м(вариант на сварке под оцинковку)типа УСМ17	12203,7	413,7	Договорная
4	Анкерно-угловая трехстоечная металлическая опора на оттяжках Н=22м(вариант на сварке под оцинковку)типа УСМ22	14242,5	507,5	Договорная

Типовой проект 3539 тм (серия 3.407-106)

№ п/п	Марка опоры	Вес, кг	Цена, руб
1	У1к	16770	Договорная
2	У1к+5	22427	Договорная
3	У1к+12	30329	Договорная
4	У2к	17877	Договорная
5	У2к+5	23565	Договорная
6	У2к+12	31442	Договорная
7	У2к+5П	27727	Договорная
8	У2к+12П	35507	Договорная
9	У2	16600	Договорная
10	У2+5	22283	Договорная
11	У2+12	30160	Договорная
12	У2+5П	26445	Договорная
13	У2+12П	34224	Договорная
14	У2т	18295	Договорная
15	У2+5т	23202	Договорная
16	У2+12т	31855	Договорная
17	У1	15521	Договорная
18	У1+5	21204	Договорная
19	У1+12	29081	Договорная
20	У1+5П	26366	Договорная
21	У1+12П	33145	Договорная
22	У1т	17216	Договорная
23	У1+5т	22889	Договорная
24	У1+12т	30776	Договорная
25	У1к+5П	25815	Договорная
26	У1к+12П	34394	Договорная

Промежуточные металлические опоры 500кВ

Опоры промежуточного типа имеют гораздо более простую и недорогую конструкцию. Их главным назначением является лишь поддержание проводов на заданных расстояниях. Особой нагрузки они не несут, и лишь в точках поворота трассы при углах, превышающих 20 градусов, конструкцию промежуточных угловых опор делают несколько усиленной.

Промежуточные опоры составляют до 90% от всех опор высоковольтной линии. По форме и конструкции они бывают нескольких типов:

угловые трехстоечные на оттяжках;
вантовые;
свободностоящие;
в форме портала (ПБ3-1, ПП500-3, ПУБ-2) с оттяжками.

Промежуточные опоры делят на ответвлительные и транспозиционные, перекрестные, повышенные или пониженные.

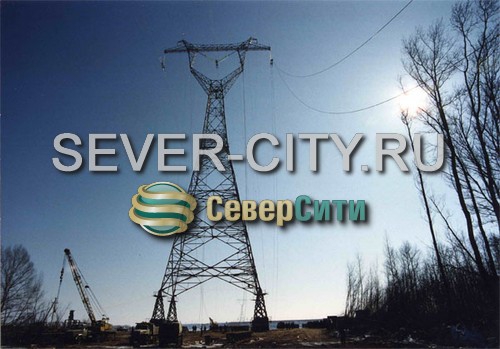

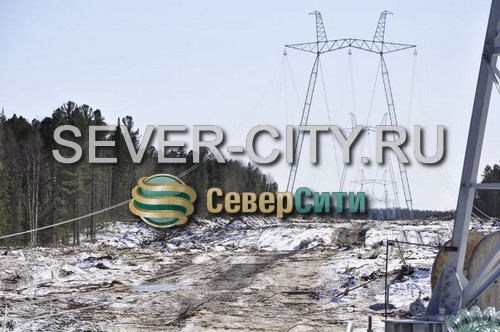

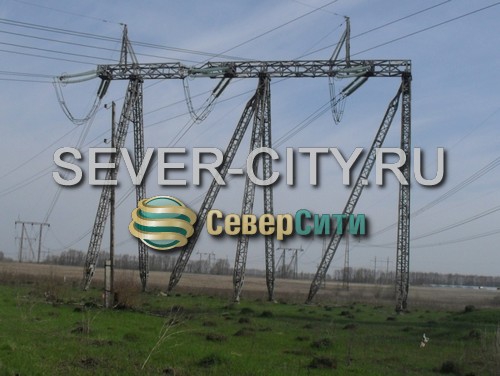

Промежуточные опоры 500 кв фото

Типовая серия 3.407.2-155.1

№ п/п	Марка опоры	Вес, кг (с цинковым покрытием и метизами)	Цена, руб
1	ПП500-1	6830	Договорная
2	ПП500-1-I	6771	Договорная
3	ПП500-1-II	6712	Договорная
4	ПП500-1-III	6653	Договорная
5	ПП500-1-IV	6595	Договорная
6	ПП500-3	7226	Договорная
7	ПП500-3-I	7163	Договорная
8	ПП500-3-II	7098	Договорная
9	ПП500-3-III	7035	Договорная
10	ПП500-3-IV	6972	Договорная
11	ПС500-1	12115,8	Договорная
12	ПС500-1+5	14331,1	Договорная
13	ПС500-1+10	18669,1	Договорная

Типовая серия 3.407.2-160.1

№ п/п	Марка опоры	Вес, кг (с цинковым покрытием и метизами)	Цена, руб
1	ПП500-5	8995,6	Договорная
2	ПП500-5-I	8842,2	Договорная
3	ПП500-5-II	8688	Договорная
4	ПП500-5-III	8534,6	Договорная
5	ПП500-5-IV	8381,4	Договорная
6	ПП500-7	12043,6	Договорная
7	ПП500-7-I	11839,6	Договорная
8	ПП500-7-II	11562	Договорная
9	ПП500-7-III	11433,2	Договорная
10	ПП500-7-IV	11229,4	Договорная
11	ПП500-5+3	9434,6	Договорная
12	ПС500-3	16694,6	Договорная
13	ПС500-3+5	19603,4	Договорная
14	ПС500-3+10	23937,1	Договорная

Типовой проект 3539тм (серия 3.407-106)

Промежуточные опоры на оттяжках

№ п/п	Марка опоры	Вес, кг	Цена, руб
1	ПБ1	6980	Договорная
2	ПБ2	7163	Договорная
3	ПБ3	7785	Договорная
4	ПБ4	8256	Договорная
5	ПБ5	8691	Договорная

Промежуточно-угловые опоры на оттяжках

№ п/п	Марка опоры	Вес, кг	Цена, руб
1	ПУБ2	10064	Договорная
2	ПУБ5	9937	Договорная
3	ПУБ20	14219	Договорная

Промежуточные косогорные опоры на оттяжках

№ п/п	Марка опоры	Вес, кг	Цена, руб
1	ПБ1-I	6916	Договорная
2	ПБ1-II	5849	Договорная
3	ПБ1-III	5783	Договорная
4	ПБ1-IV	5717	Договорная
5	ПБ2-I	7098	Договорная
6	ПБ2-II	7032	Договорная
7	ПБ2-III	6967	Договорная
8	ПБ2-IV	6901	Договорная
9	ПБ3-I	7710	Договорная
10	ПБ3-II	7632	Договорная
11	ПБ3-III	7553	Договорная
12	ПБ3-IV	7484	Договорная
13	ПБ4-I	8177	Договорная
14	ПБ4-II	8099	Договорная
15	ПБ4-III	8021	Договорная
16	ПБ4-IV	7942	Договорная
17	ПБ5-I	8612	Договорная
18	ПБ5-II	8534	Договорная
19	ПБ5-III	8456	Договорная
20	ПБ5-IV	8317	Договорная

Промежуточные одностоечные свободностоящие опоры

№ п/п	Марка опоры	Вес, кг	Цена, руб
1	Р1	11192	Договорная
2	Р1+5	13699	Договорная
3	Р1+10	16180	Договорная
4	Р2	11869	Договорная
5	Р2+5	14376	Договорная
6	Р2+10	16857	Договорная
7	Р1+5П	14773	Договорная
8	Р1+10П	16496	Договорная
9	Р2+5П	15450	Договорная
10	Р2+10П	17833	Договорная

Доставка

Мы не только производим качественную продукцию, но и поставляем ее по всей России автотранспортом!

Мы возьмем все Ваши заботы по доставке на себя:

Оформим разрешение на перевозку
Закажем машину сопровождения
Согласуем маршрут
Договоримся с транспортной компанией
Проконтролируем доставку от пункта загрузки до пункта выгрузки
Возьмем на себя ответственность за сохранность груза в пути

Опоры высоковольтных линий переходные

При пересечении рек, проливов и прочих препятствий на пути ВЛ применяются опоры специальных конструкций, называемые переходными. При их изготовлении используют рабочую документацию по типовому проекту 9674ТМ-том6. Опоры этого типа более высокие, так как они предназначены образовать своеобразный проход по водной преграде судов, обеспечивая необходимое габаритное расстояние от проводов до поверхности воды. Высота таких опор до низа траверсы может достигать до 100 м. Переходные опоры сооружаются с более высоким запасом прочности, чем остальные опоры воздушной линии. Защита их от коррозии осуществляется путем грунтовки и нанесения лакокрасочного покрытия.

Переходные опоры высоковольтных линий фото

Марки стали для изготовления высоковольтных опор

Для изготовления опор высоковольтных линий сверхвысокого напряжения 500 кВ применяются профиль (уголок) из следующих марок стали:

Ст3пс5 - обычная углеродистая сталь, производимая по ГОСТу 535-2005 (аналог марок С245 и С275, предназначенных для несущих металлоконструкций);
низколегированная конструкционная сталь 09Г2С-12;
14Г2-12 по ГОСТу 19281-73.

Первый вид стали применяется для конструкций, которые предполагается использовать в климатическом поясе при температурах от –40 градусов и выше. Для районов с температурой холодного месяца от –40 до –50 градусов опоры изготавливают из второго вида стали 09Г2С-12, что соответствует марке С345-3 по ГОСТу 27772-88. Сталь марки 14Г2-12 применяется для уголковых элементов переходных высоковольтных опор.
